国产织布机投梭机构原理说明（图）

关于国产织布机的投梭机构原理说明，根据用途和织物原料的不同，采用的织布机型号也不同，根据投梭机构原理可以分为上投梭、中投梭、下投梭，H212型毛织机采用中投梭，1511、1515、GA615等型号国产织布机采用下投梭，本文重点展示和说明国产织机下投梭的构造及原理。

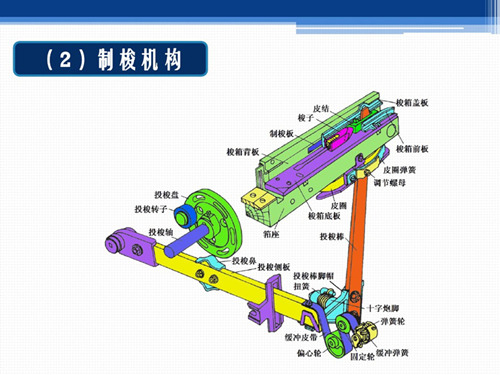

安装上图织布机投梭、制梭结构图可以看出，机器的动力源自投梭轴，也就是我们常说的踏盘轴，受踏盘轴的转动，固定在投梭盘F8上的投梭转子跟随踏盘轴一起转动，当其撞击到投梭鼻的顶端时，产生向下的力量，投梭侧板在导框F5中跟随向下运动，侧板前端压着投梭棒脚帽F14向下，依靠织布机摇轴（固定F16及F14）为支点，进行杠杆运动，打梭板的上端牵引皮结撞击梭子，使其飞行。

等梭子飞行到另一侧时，需要降速、制动，制梭的结构原理是通过增加梭箱壁与梭子的摩擦力、加上筘座下面的缓冲滑动箱皮圈使其在较短时间内停止。详细的制动要求按照图片中说明，在梭子制动的同时，如果制梭效果差，会出现梭子撞击皮结回到原始位置时，梭子出现反弹，这种情况对皮结的损伤比较大，此时需要调整梭箱背板中制梭铁的受压力、检查筘座下方皮圈的有效缓冲。

下投梭根据杠杆原理，国产织布机两侧均带有投梭、制梭机构，两者是相互相成的，该设计具有投梭力可调整范围大，梭子飞行距离长等特点，而采用中投梭的一般适用于小门幅的重型织机，或者要求瞬时投梭力量大的织物织造。
