1515型214M多梭配件简图本(B、C)

发布:hnfzpj 浏览:14817次

我公司整理各类1515型号214M多梭配件简图本(缩略图)照片,方便客户准确识别多梭机件代码、配件件号、MG简图,包含1515织布机墙板外传动部件(214M-B)和多梭箱配件图纸(214M-C),具体的参数请参考文章中对应的图片。

214多梭箱配件图纸

B00-1格子洋方结合件,B00-2四角盘结合件,B00-3反钢根跳梯结合件,B00-4来去脚桃子结合件,B00-5伸达齿轮结合件。

1515多梭箱配件图纸

B00-6挺梭箱螺杆结合件,B00-7宝塔牙齿结合件(R/L),B00-8拉克宝结合件,B00-9撞针架结合件,B00-11螺栓结合件,B00-13定位臂结合件等。

56多梭箱配件图纸

B-01方豆腐干弹簧,B-02方豆腐干,B-03来去脚Y叉头洋元,B-04炮仗撞针弹簧,B-08梭牙挡圈,B-10啄木鸟木头,B-12阳伞柄弹簧脚,B-16反钢板轧头。

75多梭箱配件图纸

B-18四角牙齿,B-20洋方折角,B-21  16梭钩子,B-26  16梭凡尔盘,B-17花生头。

MG多梭箱配件图纸

B-29反钢板跳棒,B-32 反钢板折角,B-36雌盘板牙齿,B-37雄盘板牙齿,B-39牵手车光螺丝,B-38拉克宝步司。

214B多梭箱配件图纸

B-40来去脚,B-40来去脚铜套,B-44伸达圈盖,B-47伸达棒,B-48双头螺丝,B-41来去脚葫芦。

1515-214多梭箱配件图纸

B-50压块图纸,B-51跳棒大步司简图,B-54跳棒,B-55挺梭箱螺杆参数,B-57挺梭箱螺杆销子尺寸。

多梭箱配件图纸参数

B-60弯脚,B-59格子墙板,B-63宝塔牙齿尺寸,B-66断条折角步司,B-65断条弹簧图纸。

多梭箱配件图纸

B-68断条棒缩略图、B-70拉克宝简图,B-75多梭撞针图纸,B-74撞针架座,B-71砚台盘尺寸。

多梭箱配件图纸

B-85弯轴步司,B-81拉克宝墙板,B-80啄木鸟弹簧,B-78百脚牙方套筒,B-87拉克宝前搭板。

多梭箱配件图纸

B-93啄木鸟洋元,B-98断条直钩子,B-104反箱齿轮,B-101伸达齿轮简图,B-105钢板弹簧脚。

多梭箱配件图纸

B-110紧圈,B-108轧梭销滚子,B-106钢板弹簧尺寸,B-107轧梭销子外形图纸。

多梭箱配件图纸

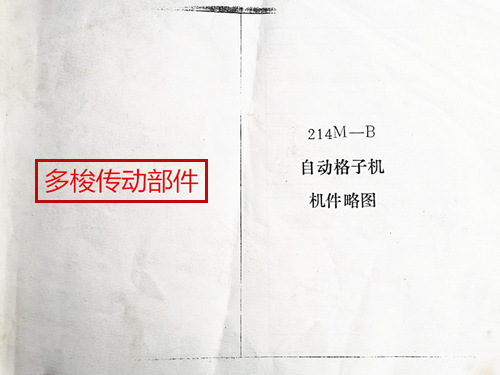

关于214M-B 1X4自动格子机配件说明

多梭箱配件图纸

以下为214M-C 1X4梭箱机件缩略图,详细的组装图纸、件号、尺寸:

214C多梭箱配件图纸

C00-1制梭块结合件,C00-2梭箱螺丝结合件,C00-3梭箱弹簧钩子结合件

1515-214C多梭箱配件图纸

C-01梭箱壳子图纸,C-02梭箱小门参数,C-03小汀弹簧,C-05制梭木块,C-06梭箱钢皮弹簧尺寸,C-08梭箱铁板,C-09下五环洋元,C-11梭箱生头(分左右)

鑫达多梭箱配件图纸

C-14梭箱葫芦壳,C-18梭箱撑脚,C-20包头弹簧简图,C-23甩水盘座子,C-25十字步司尺寸

多梭箱配件图纸

C-26打棒脚,C-27打棒脚车光螺丝,C-28紧圈,C-35梭箱定子洋元,C-36梭箱牵手座,C-32梭箱元宝铁

纺织多梭箱配件图纸

C-43打棒弹簧,C-42定子步司,C-38梭箱盖板,C-40梭箱葫芦,C-44调节螺钉块

格子机多梭箱配件图纸

以上是关于214M自动格子机装置简图、214M-B格子传动部件,214M-C格子梭箱构造图,方便广大同行学习和参考。

详细资料下载:

1515-多梭图纸
