44织布机配件皮圈底板托脚F00-2/F00-3
发布日期:2024-03-09 09:14:35 点击量:12903
关键词:织布机配件,底板托脚,F00-2
详细说明:

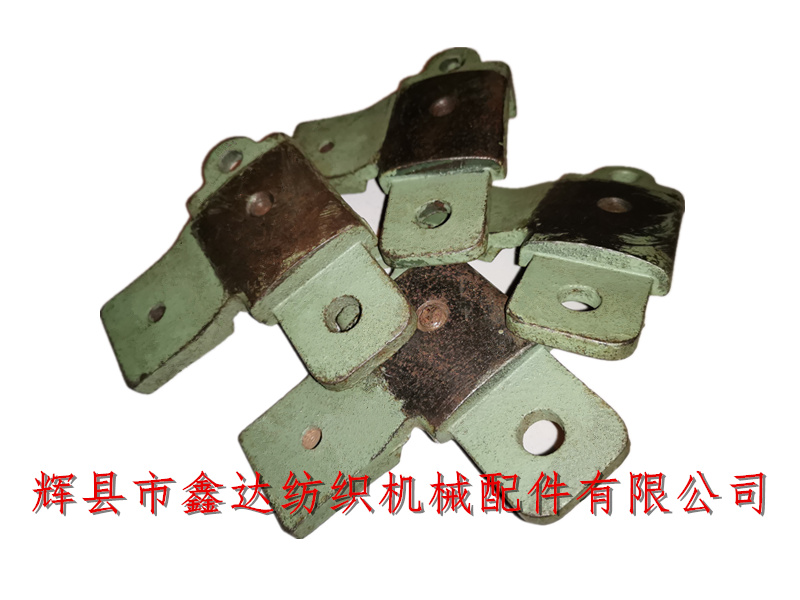

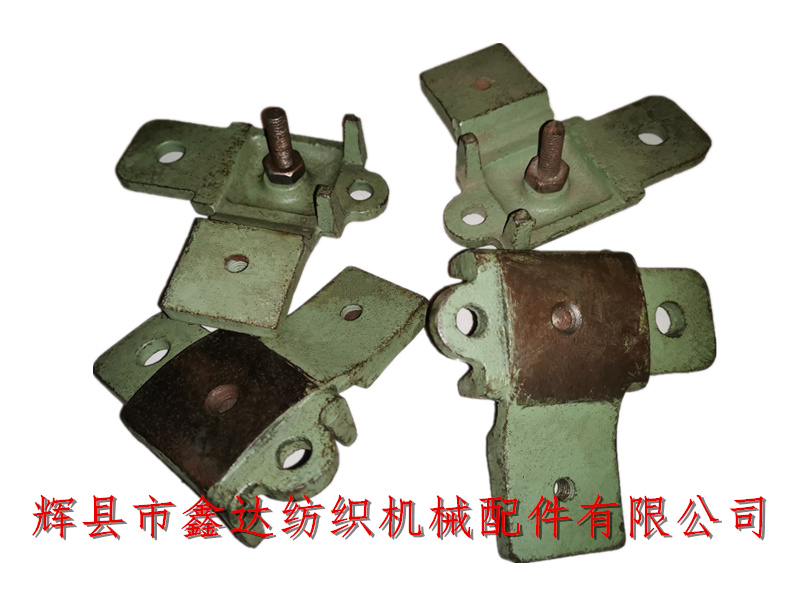

辉县市鑫达纺织机械配件长期提供1511型纺织机配件-44织布机配件皮圈底板托脚F00-2/F00-3,材质为灰铁HT15-33,每台织布使用各2个,F00-2和F00-3构成左手和右手,它们安装在织布机筘框木Q1的两端侧面,F00-2/3属于单眼型底板托脚,由F45或F46与F53构成,F45和F46又分为E1\E2两种规格。

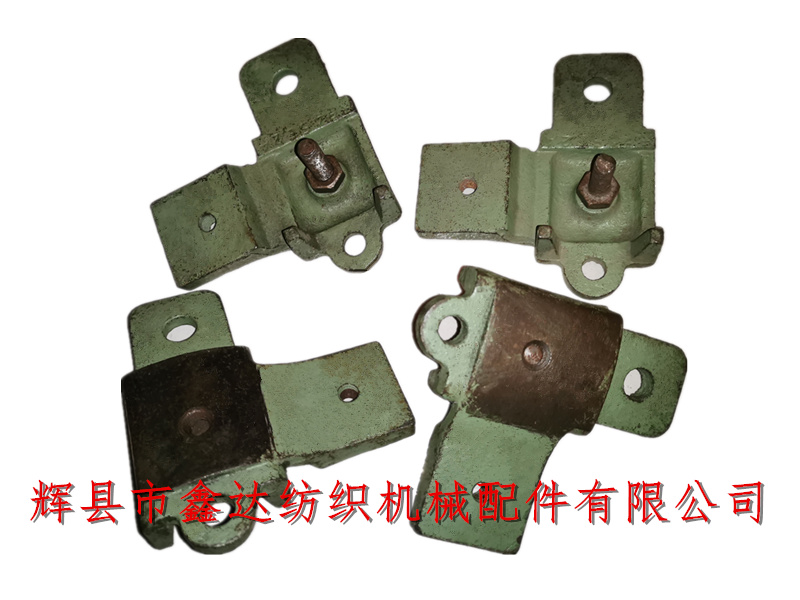

如上图圆孔耳朵的下方与突起的弧面间隔不同,厚度大的底板托脚是F46-E1和E2型,两者刚好构成左手和右手,属于F00-3,反之,较薄的是F45-E1和E2,属于F00-2。
纺织机筘框木配件包含了筘框木、走梭板、梭箱背板、扬起背板等配件,F00-2/3则属于辅助件,是织布机滑动箱构成的重要组件,其安装要求是:底板托脚与滑动箱F42、F43相距11-12毫米。
单个织布机配件F00-2的重量约0.3公斤,F53螺杆的直径是M8,1511-44织布机配件皮圈底板托脚F00-2/3适用于窄幅的织布机,下方与皮圈导板F44连接,凸起的弧面与织机皮圈摩擦进行缓冲。
