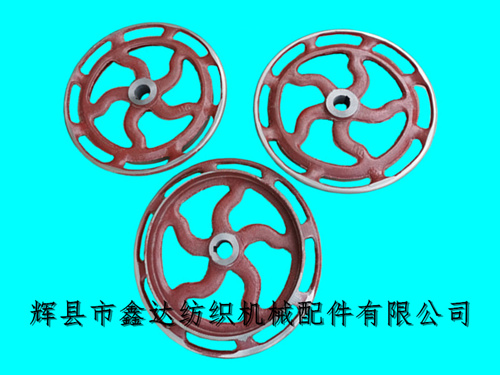

GA615-4118织布机制动轮配件球铁刹车轮
发布日期:2024-03-09 22:44:10 点击量:20670
关键词:制动轮,刹车轮,织布机配件,GA615织布机配件
详细说明:
辉县市鑫达纺织机械配件有限公司常年提供GA615-4118织布机制动轮配件球铁刹车轮,织布机制动轮又名刹车盘,安装在织布机曲轴轴(弯轴、曲轴)3209的长轴端,材质是球铁(HT15-32和锰钢混合物),4118制动轮的外圈直径是438mm,内圈与制动钢带摩擦的光面外直径是342mm,中间轴孔直径是40mm,每台GA615织布机使用刹车轮的数量是1个。
GA615型135织布机是指幅宽1.35米的设备,即56英寸织布机;中间轴孔的长度是52.8毫米,键槽宽度是12m,键槽深度是3.4毫米,内侧轴孔外直径是66毫米,外侧圆台直径是74毫米;磨光面的宽度是35.5mm,厚度4.4mm。
4118制动轮的道夫外圈厚度是15mm,该外圈主要是用于手扶转动织布机的曲轴,制动轮不分左右手,安装在3210弯轴齿轮的内侧,紧靠织布机的墙板。
单个4118制动轮的重量约7.6千克,5个龙筋的厚度是14毫米,F216与4118的外形基本相同,区别在于内孔直径的大小,F216内孔是38mm,适用于1511型织布机,4118的内孔直径是40mm,适用于1515/GA615型号的织布机。
GA615-4118织布机制动轮配件球铁刹车轮的安装要求:制动轮4118和M12键紧密配合,轴颈及键槽不允许开裂,键槽磨损小于0.3mm,相邻两根龙筋不允许断裂或缺失。如需采购纺织制动轮,刹车轮,织布机配件,GA615织布机配件等产品,请联系鑫达纺织机械配件公司的杨先生咨询详情!
