纺织木质配件

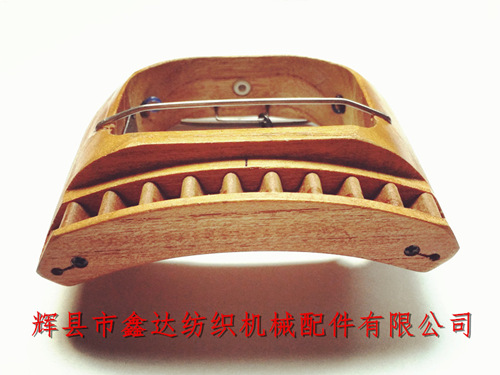

织带机马蹄梭(弧形)
织带机马蹄梭(弧形) 发布日期:2024-07-06 10:13:51 点击量:17720 关键词:马蹄梭,弧形梭,织带梭,织带马蹄梭
详细说明:

辉县市鑫达纺织配件提供织带机木梭,马蹄梭,弧形梭,织带梭子,梭子座,底座齿条配件器材,织带机梭座,马蹄梭销售批发,帽带平梭产品。wooden shuttle,shuttle loom parts。长度是97mm,宽度是82mm(不含瓷眼长度),厚度34mm,内腔长度是65mm,内宽是53mm,梭齿数量是10个,相邻牙齿的中心间距是9.02mm,适用于弧形织带机使用。

织带机马蹄梭弧形纺织器材

我们常年提供纺织机配件器材、纺织五金件、电镀配件、多梭箱底板、纺织机械零配件、梭织机配件、MG梭芯,尼龙梭子底簧(简称梭簧),1511、1515、GA615、1515A、1515K织机全部配件(多臂多梭),1515和GA615型织布机配件及器材,提供多臂配件、多梭织机零件、纺织机械部件、纺织五金、纺织瓷件、高分子配件。

织带机马蹄梭座

与弧形梭子配套的梭座尺寸:总长度是109mm(包含红钢纸齿轮,不含齿轮的长度是103,mm),宽度是64mm,上部厚度是24.3mm,下部安装钢销套位置的厚度是27mm;

纺织机械配件梭座

马蹄梭子上面钢销套的内直径是6.5mm,外圈直径是8.5mm,上部螺栓固定孔的内直径是7mm,半圆的直径是26.7mm,深度是12.3mm,即固定孔的深度是(24.3-12.3)=12mm;

织带机木梭及梭座齿条

梭子滑道的上部内宽是12.8mm,下部内宽是17mm,滑道的总深度是16.3mm;红色齿轮的直径是54mm,齿数是17牙。
