10环铜刺轴织布机边撑齿结合件3900-3/4
10环铜刺轴织布机边撑齿结合件3900-3/4 发布日期:2024-03-10 00:55:30 点击量:15430 关键词:铜刺轴,边撑齿,刺轴,10环铜刺轴,纺织配件
详细说明:

辉县市鑫达纺织机械配件有限公司提供10环铜刺轴织布机边撑齿结合件3900-3/4,织布机边撑部件-10环铜刺轴分左侧和右侧,属于纺织器材产品,3900-3(右侧)是由3915长刺环轴、3916斜垫圈、3900-1边撑刺环结合件、3917中部刺环座、3920B刺环头组合而成,3900-4则是由3922短刺环轴、3900-1边撑刺环结合件、3916、3917和3920组成。

纺织器材_10环铜刺轴3900-3和3900-4_1515刺轴配件

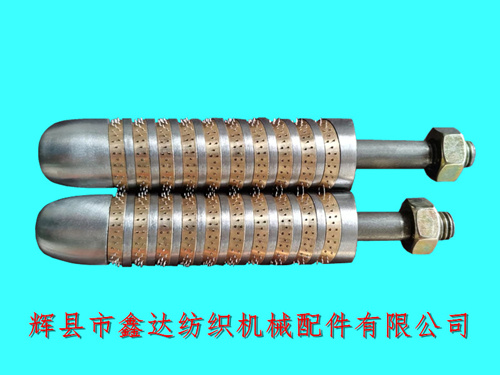

上图中是长轴和短轴的10环铜刺轴,3900-3是长轴(轴长是140mm),3900-4是短轴(长度是132mm),右侧螺纹是M10,3900-1边撑刺环是三列的,边撑刺环片与边撑匣螺丝杆(3915X3922)的间隙不超过0.2mm,与边撑匣盖头(3910X3914)的间隙0.4-0.8mm,各环针刺应平齐,其高低相差不得大于±0.2mm。

织布机配件边撑齿_十环3列0.6mm铜刺轴_纺织器材配件

纺织器材配件-10环铜刺轴的刺针分为多种高度,一般常见的是0.4mm、0.6mm、0.8mm,3919和3921刺针的直径是1mm,采用60Si2MnA材质加工而成,边撑刺环3900-1的内圈直径是16mm,3918的外圈主体是铜,内圈是尼龙1010。刺环头和斜垫圈的内孔直径是10mm,外圈直径是24mm,刺环头的阶面外径是16mm。

3900-3长刺轴_纺织铜刺轴_1515纺织配件厂家

铜刺轴的包装是纸盒,每盒10套,长轴安装在织布机的右侧,短轴安装在左侧,每台织布机使用的数量是长短各1套,此外十环铜刺轴也可以应用在1511型织布机上,不过需要把边撑盒改装成1515型。

1515铜刺轴_边撑刺轴_织布机边撑配件

纺织配件类的部分五金配件会被划分到纺织器材类目,这是由于其使用的数量比较多,属于易损件。采购1515铜刺轴,GA615边撑齿,纺织刺轴,10环铜刺轴,G611纺织配件等产品,请联系我公司的杨先生咨询详情!
