机外送经配件SJ54往复托架有梭织布机配件
机外送经配件SJ54往复托架有梭织布机配件 发布日期:2022-05-07 14:32:44 点击量:10375 关键词:SJ54,往复托架,机外送经配件,有梭织机配件
详细说明:

辉县市鑫达纺织机械配件有限公司提供机SJ-P系列外送经配件,SJ54往复托架有梭织布机配件分左手L和右手R,总长度是221.5毫米,同平面两孔的内直径是17mm,厚度12.5毫米;另一个平面上的螺丝孔是M10,镶尼龙套的外径(铸铁圆孔直径)是20mm,尼龙套背面直径是35mm,内孔13.5mm,厚度是3mm,总厚度16mm;外送经配件SJ-54的两个平面之间存在着一定的夹角。

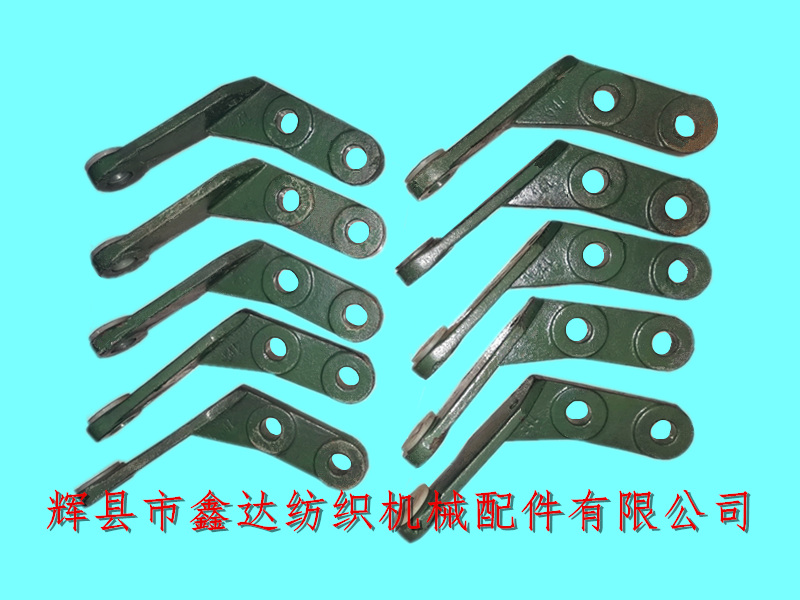

机外送经配件SJ-54往复托架

如上图左侧的SJ-54往复托架是右手,上图右侧是左手,其左手和右手是跟随1515、GA615有梭织布机设备进行设计,两个17mm的圆孔位置固定在SJ52摆动杆上,SJ-60往复杆从SJ-54往复托架的尼龙衬套中穿过。

1515织布机配件SJ54往复托架

SJ-54往复托架的铸铁主体厚度9~10mm,宽度约4厘米,SJ-P系列外送经装置也可以应用在GA747、GA788等小剑杆机上,安装在机器墙板的外侧进行送经传动(外送经装置不受织机门幅大小的限制和影响)。

GA615织布机配件SJ54往复托架

单个SJ-54往复托架的重量约0.6公斤,每串10个,机外送经装置由八十多种配件组合而成,通过棘牙撑齿的运动快慢去控制送经速度,结构简单稳定,是机械送经中较为普遍使用的送经机构。

1515织布机配件SJ-54往复托架

说明:尼龙衬套非直筒状,上部呈喇叭口状,材质是尼龙1010;各纺织生产厂家、织布工厂、棉织厂如需采购SJ54,往复托架,机外送经配件,有梭织机配件,请联系鑫达纺织配件咨询详情!
