小型织布机后杆托脚C00-2是由A28铁基衬套和C2后杆托脚组成，老布机后杆托脚C00-2至墙板P2上边70mm，托脚的上部止口与墙板内侧靠足，下部止口与墙板的外侧靠足，织布机后杆托脚C00-2与后杆C29间隙：大修理为0.4毫米，小修理为0.6毫米（用钢丝检查）。

C00-2（织布机后杆托脚）分左手和右手，该织布机托脚的总长度是181.5毫米，宽度是75毫米，内孔直径是28mm，轴孔长度是70mm，固定螺丝的调节滑槽内宽是13mm，长度27mm。

织布机后梁托脚安装时直线侧面向上，轴孔外部有加油孔，如下图，后杆托脚C00-2的主体是铸铁材质，表面无需机械加工处理。

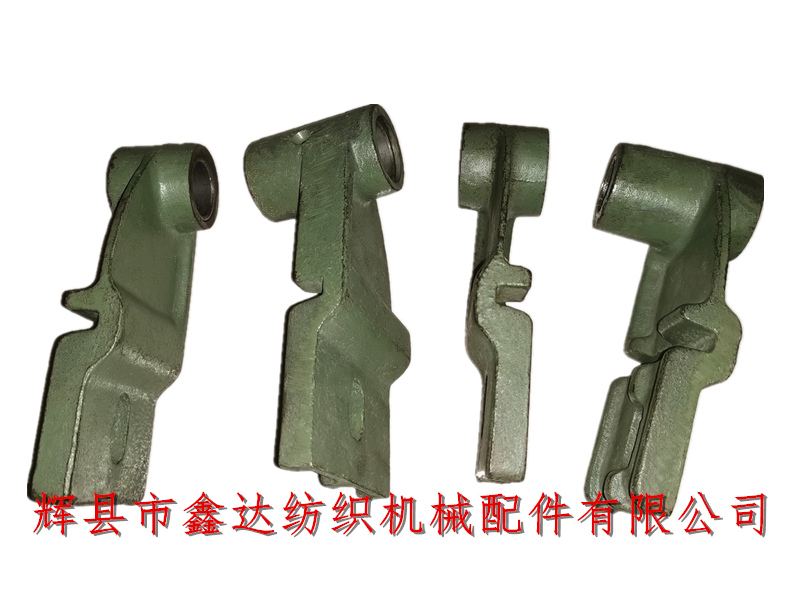

上图为C00-2的左手和右手，每串10件，单个后杆托脚的重量约1.15公斤，中间U形卡槽宽度从8毫米到11毫米，呈斜角，每台织布机使用1个托脚。

C00-2后杆托脚与C00-1后杆托脚的区别见上图，轴孔长的是C00-2，反之是C00-1，它们的轴孔铁基衬套的内孔、外径相同，但长度不同（C00-1使用A29衬套）。
