详细说明:
辉县市鑫达纺织机械配件有限公司提供B23,B24,B25送经锯齿轮撑头(短、中、长),B23送经撑头(短)的长度是42mm(孔的轴心到撑牙边缘的直线距离),B24(中)的长度是45毫米,B25长撑头的长度是47.5mm,它们三个组合在一起是B23-25,安装在B55的撑头栓上。
B55撑头栓的前部固定在B22送经锯齿轮撑动杆上,B23、B24、B25的内孔直径是10毫米,背面有注油孔,前部撑牙交替推动送经锯齿轮上的斜齿进行送经动作。
B23,B24,B25送经锯齿轮撑头(短、中、长)的包装是:每串50只,材质是生铁HT15-33,在安装时,B22撑动杆的横动间隙不要超过0.8毫米;B系列的织机配件属于内送经部件,用于织机经纱平稳输送。

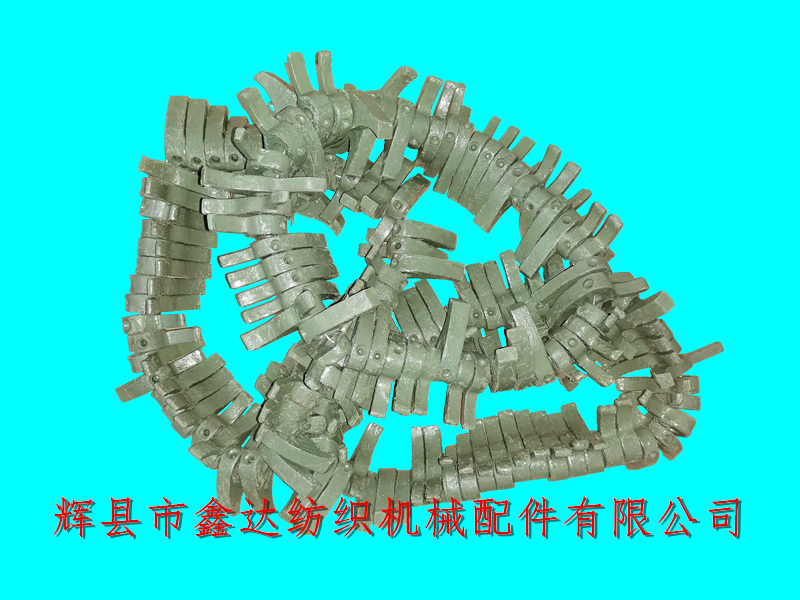

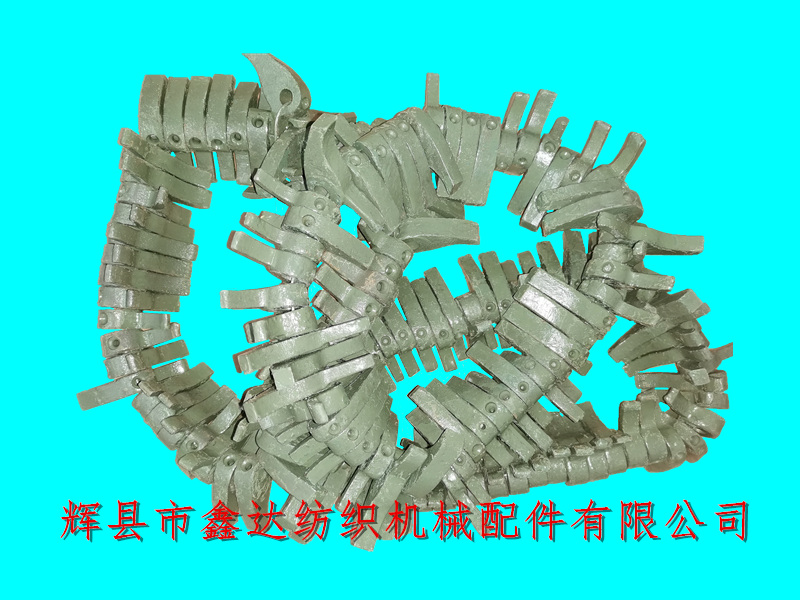

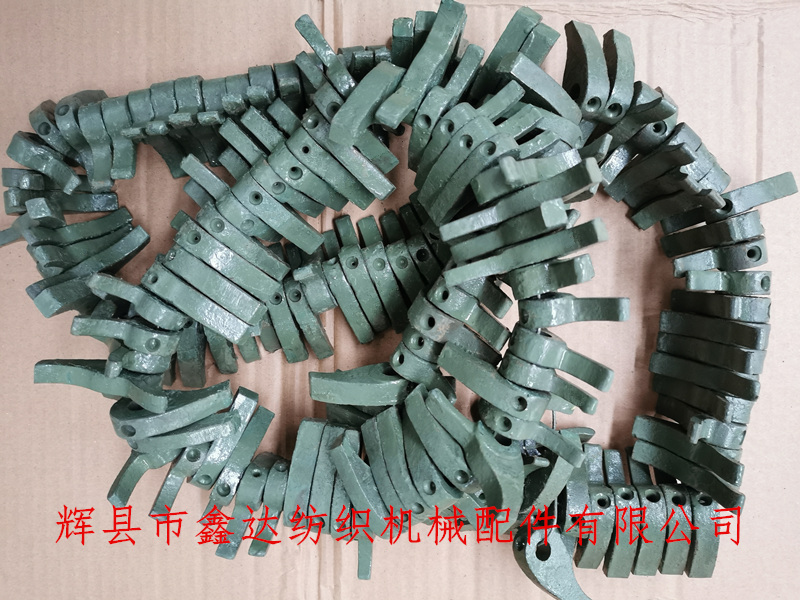

上图是织布机铁撑头B23-B25的包装俯视图,此类的铁撑头主要用于1511型织布机,部分1515内送经织机也可以借用;如需采购纺织撑头、送经锯齿轮、织机送经撑头、1511老布机配件等产品,请与我公司的杨先生联系咨询。
