织布机大龙纺织机木件筘床(44寸,56寸,75寸)
织布机大龙纺织机木件筘床(44寸,56寸,75寸) 发布日期:2023-01-28 15:12:57 点击量:13283 关键词:织布机大龙,纺织木件,筘床,大龙
详细说明:

辉县市鑫达纺织机械配件有限公司长期提供有梭机配件,1511和1515织布机大龙纺织机木件筘床(44寸,56寸,75寸),1511织布机大龙的件号是Q1,42寸大龙的总长度是2184mm(100厘米织机);44寸大龙总长度是2235mm(105厘米织机);46英寸大龙长度是2286mm(110厘米织机);50寸织布机大龙的长度是2388mm(120厘米织机);52寸织布机筘框木的长度是2438mm(125厘米织机)。

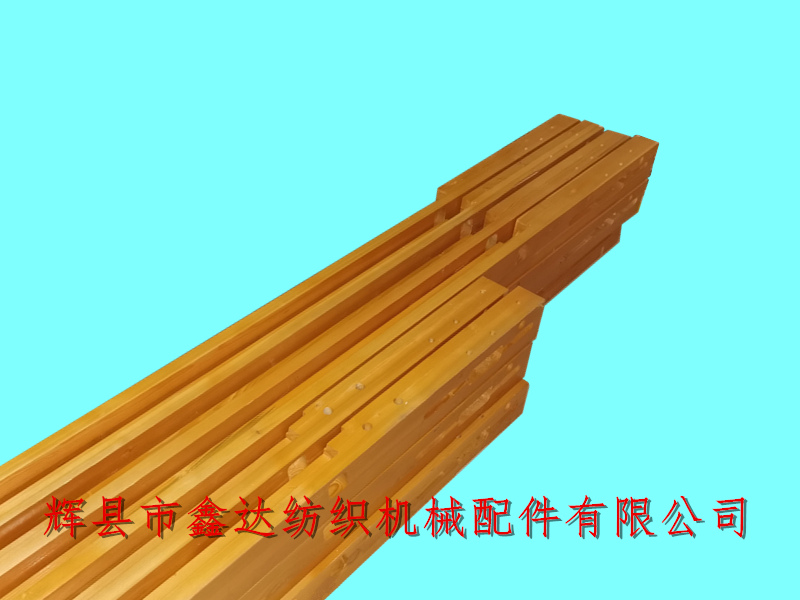

75寸和44寸织布机大龙_纺织木制品_织布机木件

安装要求:织布机大龙(筘框木)的边缘弧线后凸4mm,允许差异0.1mm。Q1的顶面弧线中凹4mm,允许差异0.1mm(用定规及测微片检查);Q1与筘夹轴中托脚K26、前闸轨外托脚K61、控制木托脚K28、筘座垫铁K205、垫铁K83接触处凹陷一般不超过1.6mm,与筘座脚K1、K2接触处凹陷不超过0.8mm。

纺织机械器材_织布机木件_筘座大龙

1515型筘框木的件号是3222,织布机大龙(筘床)分左右手,材质是落叶松,左右高低相等,表面与K1、K2筘座脚成86½°的夹角。56寸大龙的总长度是2634mm;59寸织布机筘框木的长度是2706mm;63英寸大龙的长度是2807mm;67寸织布机大龙的长度是2909mm;75寸织布机大龙的长度是3112mm。

织布机筘框木_纺织大龙木件_纺织机筘床

手换梭织布机的大龙可以采用双侧使用相同的梭箱背板(摒弃扬起背板),如上图,两侧预留双眼滑动箱的安装孔,织布机大龙的宽度是107.5mm,其两端的厚度:后部7.05厘米,前部7.65厘米(前厚后薄)。织布机大龙纺织机木件筘床(44寸,56寸,75寸)的包装:薄膜,每捆2个,特殊规格尺寸的起订量:10根。

织布机大龙_纺织机筘框木75寸_纺织木质配件

织布机大龙的左右手是以纬纱叉(J32)的切槽和钢筘的安装位置进行区分,简图本上所绘的是右手,是右手织布机机使用的,反之,与简图相反的是左手车的。各纺织企业,织布生产厂家如需采购或定做织布机大龙、纺织筘框木、纺织筘床等纺织木件产品,请与鑫达纺织配件的杨先生联系洽谈合作事宜!
