GA615老式织布机曲轴支撑脚结合件4100-3
GA615老式织布机曲轴支撑脚结合件4100-3 发布日期:2022-07-12 09:41:35 点击量:11506 关键词:织布机曲轴,曲轴支撑脚,老式织机配件,GA615配件
详细说明:

辉县市鑫达纺织机械配件有限公司常年提供GA615老式织布机曲轴支撑脚结合件4100-3,织布机曲轴又名曲柄轴,是纺织弯轴的一种,织布机曲轴支撑脚由4107主体和4121衬套(2个)构成,材质是HT15-32,该老式织机托脚固定在F40B曲柄轴支架上,支架分左右手,但支撑脚不分左右手,每台织布机使用支撑脚的数量是1个。

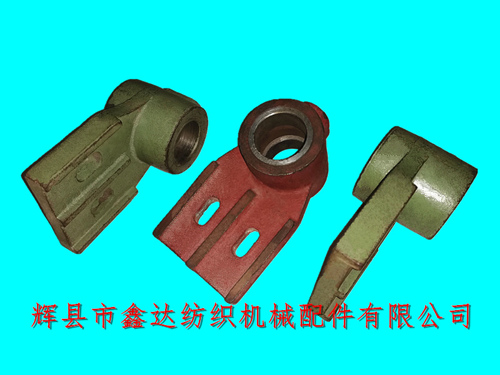

老式织布机弯轴支撑脚套筒4100-3

织布机4100-3的长度是16厘米,宽度是9厘米,轴孔外直径是66.5mm,轴孔长度是67mm,中间轴孔的内直径是40mm,轴套4121的外直径是46mm,下方螺丝滑槽安装M12粗的马车螺丝,厚度是20mm。

1515弯轴支撑脚套筒4100-3

曲轴支撑脚的上方有油槽,中间有加油孔,该GA615织布机托脚的内部有2个衬套,中间有间距,可以储存机油,对减少织布机曲轴磨损起到关键作用。

1515织布机弯轴支撑脚套筒

目前经过优化生产,纺织配件-4100-3曲轴支撑脚的主体与1511型织布机使用的F00-1相同,内部衬套存在差异。安装要求:尽量朝相反方向装,与曲轴3209之间的间隙不得超过:大修理0.4mm,小修理0.5mm,若超过,应调换含油轴衬4121。

GA615纺织机配件弯轴支撑脚套筒

织布机曲轴配件、曲轴支撑脚4100-3是老式织机配件,属于GA615型老式织布机部件,包装:5个/串,单个托脚的重量约1.75公斤,如需了解4100-3支撑脚的其它详细信息,请联系鑫达纺织配件的杨先生咨询!
