详细说明:
辉县市鑫达纺织机械配件有限公司提供51牙片梭变换齿轮|织机纬密轮|PU直齿轮配件,P7100片梭机纬密齿轮(纬纱密度变换齿轮),齿数:51T,即Z=51,外直径是132mm,模数=132÷(51+2)=2.5,即此款齿轮的模数是2.5,齿轮的总厚度是20毫米,单个变换轮的重量约1KG。

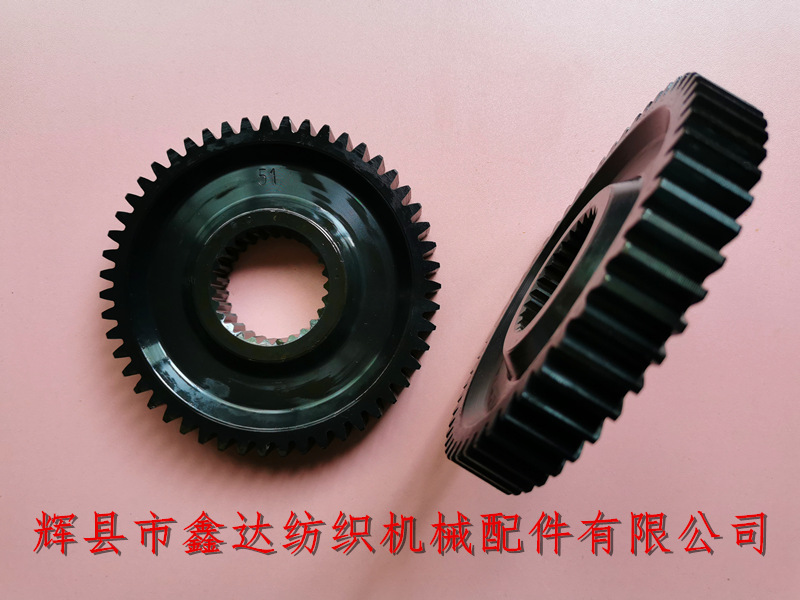

上图是51牙纬密轮正面和侧立面的俯视图,齿轮的表面采用黑色磷化处理,中间花键的牙数是27个 ,花键孔的内长直线距离是45.5mm,齿轮的牙齿宽度见下图。
P7100/PU片梭织机配件-纬密齿轮的英文名称是“Change Gear”,51牙纬密轮的件号是911-110-419,它属于苏尔寿片梭机的送出与卷取部件,变换齿轮的齿数范围是14T-55T;
常见变换齿轮的牙数与对应件号是:911-110-423(14牙)、911-110-424(23牙)、911-110-412(26牙)、911 110 413(34牙)、911-110-422(37牙)、911 110 414(38牙)、911 110 415(42牙)、911-110-416(46牙)、911-110-417(49牙)、911-110-418(50牙)、911-110-420(52牙),此外还有54牙和55牙。

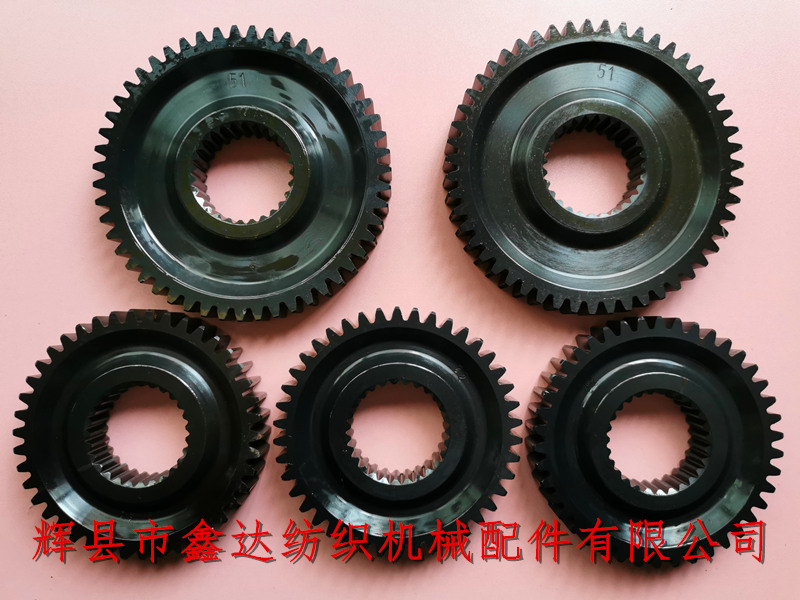

上图是51牙和42牙的对比,内孔直径、模数和厚度相同,外直径不同;如需采购51牙片梭变换齿轮|织机纬密轮|PU直齿轮配件及其它有梭纺织机纬密轮,苏尔寿片梭配件,片梭机变换齿轮,织布机直齿轮等产品,可以与我公司的杨先生联系咨询,欢迎光临!
