有梭织机配件吊综轴底座M5
有梭织机配件吊综轴底座M5 发布日期:2020-03-16 17:20:48 点击量:5346 关键词:织机配件,吊综轴,织布机吊综轴
详细说明:

有梭织机配件吊综轴底座M5与M3吊综轴座盖(长55毫米,宽45mm)连接,它们的组合件安装在织布机横梁P6上,织布机吊综轴上托脚M5和M6构成左手和右手,分别由1条螺栓固定在M1吊综轴底脚上,每台1511有梭织机使用各1套,吊综轴底座的重量约0.5千克,材质:灰铁15-33,颜色:绿色。

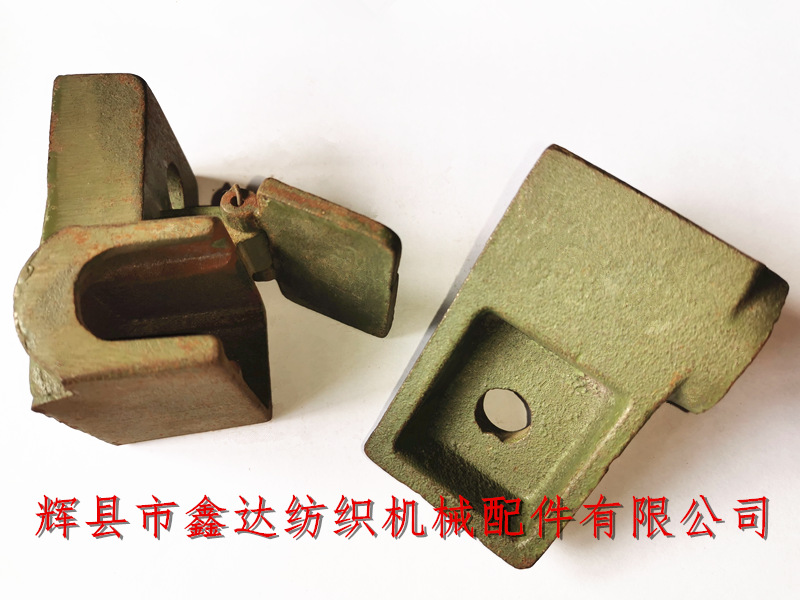

纺织吊综轴座M6

上图中的固定孔直径为14mm,吊综轴座的外形尺寸:长8.55厘米,宽57毫米,总高48mm,内槽宽度2.9公分,底座厚22mm。插销连接采用小于3mm的铁丝,保证更换木塞轴承和加油时掀盖顺利。

1511织布机吊综轴座配件

上图中的凹槽用于安装Q21吊综轴木轴承,织布机横梁P6上两侧的底座对脸安装,中间的吊综轴前后转动,两片综框由吊综带牵引着上下升降活动,实现1511型单梁有梭织布机在织造过程中的织物开口,也就是不断的形成梭口,并张开闭合。

织布机吊综座配件

上图为吊综底座M5XM3背面图和M6XM3侧面图,织布机上横梁的各种托脚是为了保证吊综动作的顺利完成。织布机吊综座的起订量为10套以上,欢迎各地市纺织厂采购使用。
