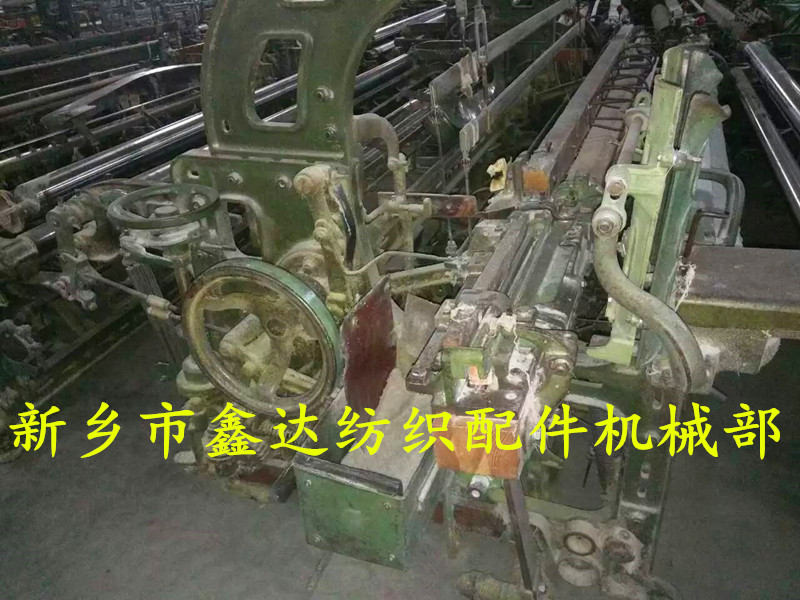

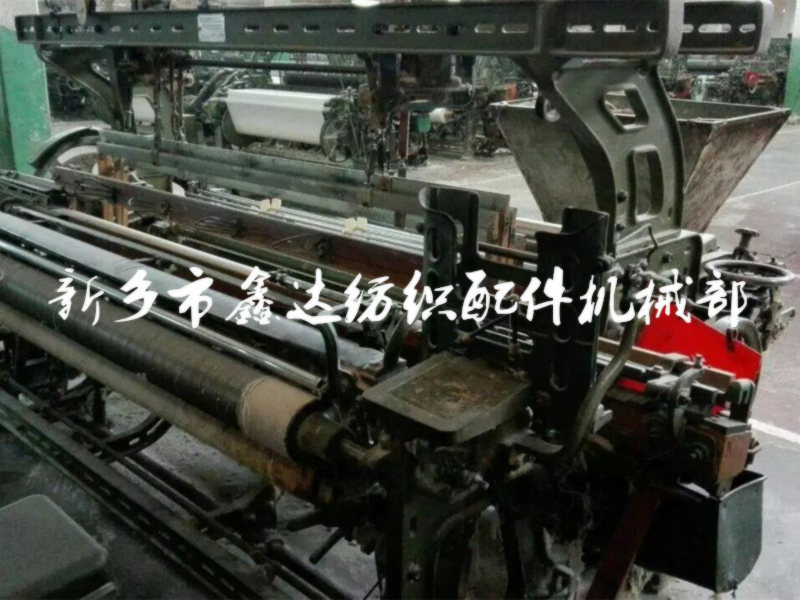

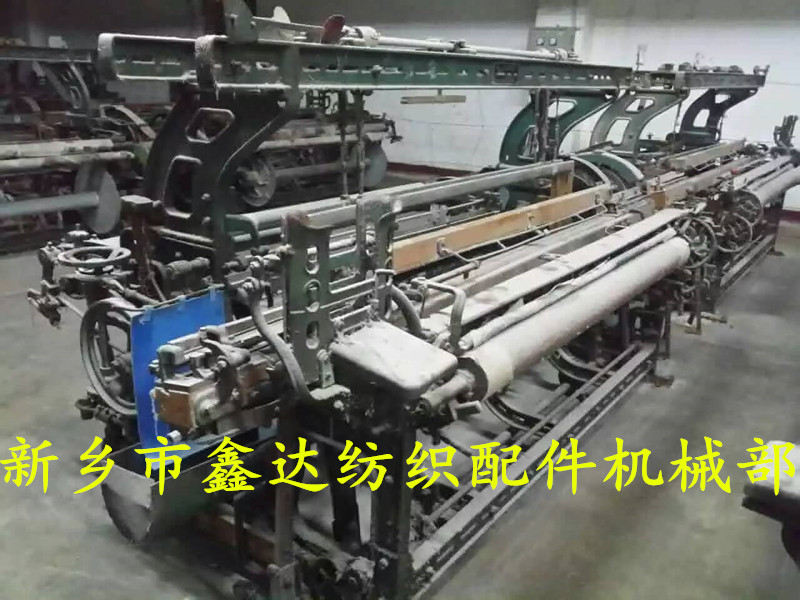

GA615型全自动换梭织布机主要适用于织造平纹棉织物及一般化纤织物。GA615全自动织布机如加装多臂提综装置，可织制组织较为复杂的织物，可织制平纹至16页综的织物组织。

一、送经机构

1、型式：半积极半消极式自动送经，自动调节经纱张力。

2、经轴芯轴直径：110mm

3、经轴盘片直径：495mm、550mm

二、断经停车装置

1、型式：前后摆动机械式停经

2、齿杆运动周期：曲拐轴回转2次

3、停经片列数：4列

三、开口机构

1、型式：内侧踏盘式上罗拉吊综开口

2、踏盘轴直径：42mm

3、综框数：2页综框（可改装斜纹踏盘至5页或改装多臂提综装置16页）

四、投梭机构

1、型式：下投梭

2、梭子尺寸：长343mm，宽44.5mm，高33.5mm（分左右手）

3、皮结型式：活动皮结

4、皮结尺寸：长105mm，宽30mm，高32mm

5、同时转子直径：76mm

五、打纬机构

1、型式：曲拐轴牵手

2、曲拐轴直径：40mm，1515K型的直径为42mm。

3、曲拐轴半径：76mm

4、曲拐轴中心距：1540mm（1350mm织机），1714mm（1500mm织布机），1816mm（1600mm织机），2019mm（1800mm织机）

5、牵手型式：轴瓦式牵手

6、牵手长度：289mm

7、牵手栓直径：25mm，

8、牵手中心到摇轴中心距离：685mm

9、摇轴型式：整根

10、摇轴直径：38mm

11、筘座型式：木结构

12、走梭板长度：1423mm（1350mm织机），1597mm（1500mm织布机），1699mm（1600织机），1902mm（1800mm织机）

13、梭箱底板长度：开关侧581mm，梭库侧600mm。

六、经纱保护装置

型式：游动筘

七、卷取机构

1、型式：七齿轮式间歇卷取

2、纬密范围：16-32根/cm

3、刺毛辊直径：127mm

4、导布辊直径：32mm

5、卷布辊直径：95mm

八、伸幅装置

1、型式：单排铜刺环辊式

2、只数：左右各1组

3、剪纬锤：筘座撞动使剪锤作用

九、断纬自停装置

1、型式：纬纱凸轮控制式边侧纬纱叉或点啄式探纬

2、卷取退卷装置

十、纬纱补给装置

1、型式：自动换梭式

2、梭库：垂直单列式

3、梭库容梭量：10把
