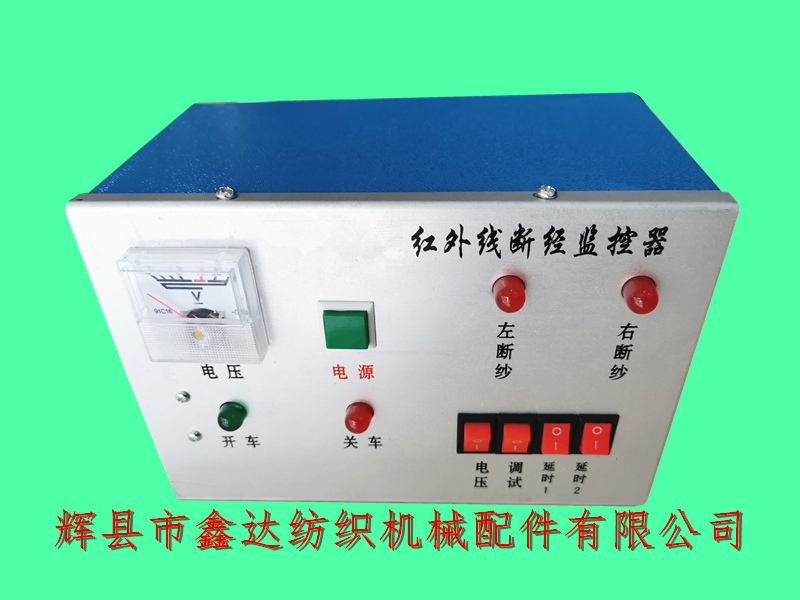

辉县市鑫达纺织机械配件有限公司提供整经机配件红外线断纱自停监控器及电箱，红外线断纱自停监控器的面板有电压表、电源、左断纱、右断纱、开车、关车、调试、延时1和延时2等指示灯、开关或表针，此整经机电箱（监控器）主要利用红外线实时检测整经机各路的断纱，并提供停车信号触发自停。下图是纺织电器-整经机红外线断经监控器（控制电箱）的正面图片：

绿色指示灯-开车，关车（停机）是红色指示灯，四个红色的0-1开关是用于红外线检测灵敏度的调整，其它具体详细安装细节在随货的产品说明书中有描述。整经机配件红外线断纱自停监控器及电箱具有安装使用简单、经久耐用、故障率低等特点；下图是红外线监控器（电箱）的背面图：

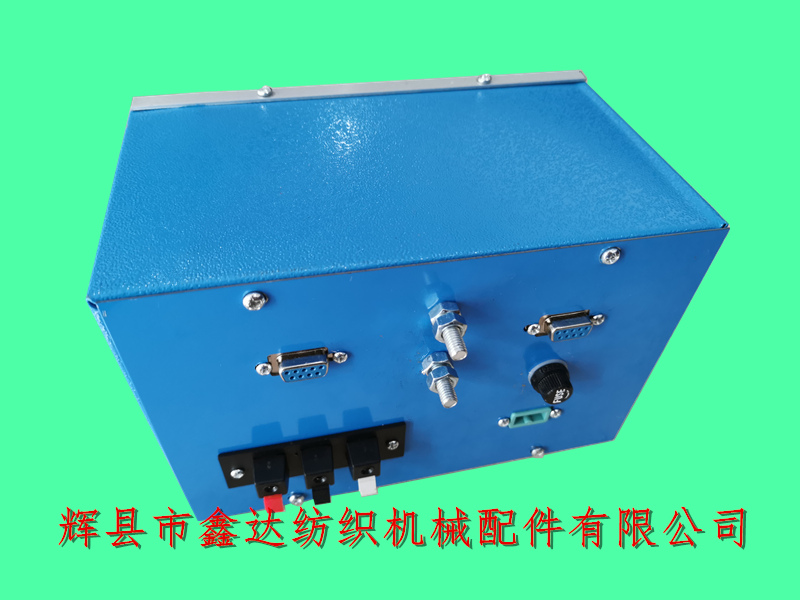

蓝色的九针插口是左断纱和右断纱的信号接口，直径M6的两颗螺栓是用于悬挂在整经机纱架中间的固定底座，黑色旋钮是保险丝，其下方的浅蓝色插口是交流220V电压的输入，左下角三个接线口是输出继电器信号的接口。

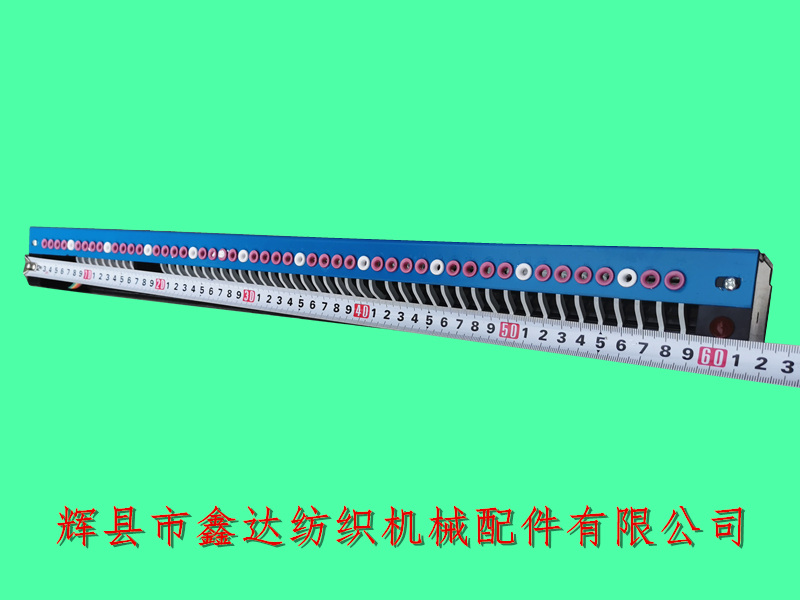

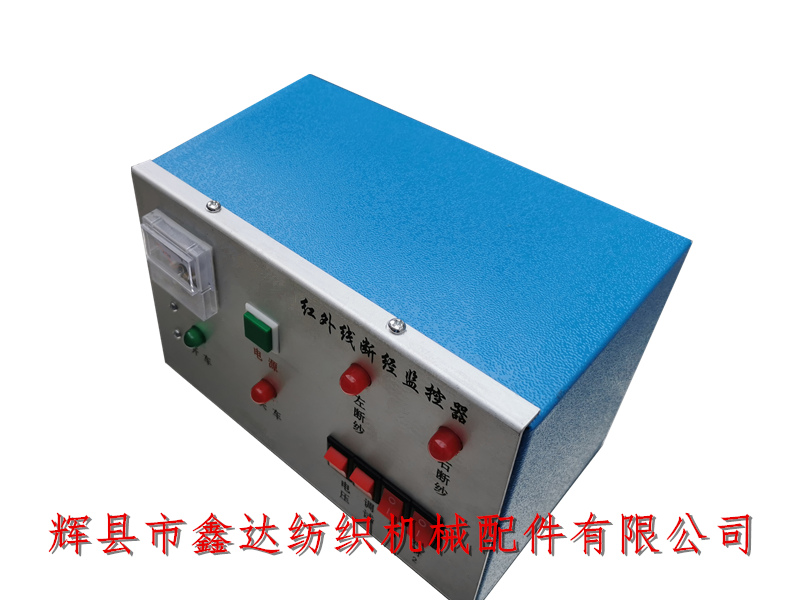

黑色接线口是共用点，红色是常闭，白色是常开，具体需根据整经机自身需要进行接线连接。上图是整经机红外线断经监控器的侧面俯视图，下图是红外线传感器的排列图：

整经机红外线监控器不受纱架上红外线传感器的数量限制，一台整经机设备一般情况下是使用1个监控器（电箱）。如需采购红外线传感器、整经机断纱自停装置、断经电箱、红外线监控器、纺织机辅助电器等产品，请与我公司的杨先生联系洽谈。
