剑杆机引纬机构的种类及特点

本文重点介绍各种剑杆机的引纬机构种类和特点，剑杆机根据引纬机构的特点可以分为刚性剑杆机和挠性剑杆机，一般我们常见的为挠性剑杆机，其采用复合材料或碳纤维材料的齿孔剑带引纬。刚性剑杆机采用直杆引纬，直杆有中空的铝合金、不锈钢或碳纤维材料组成。

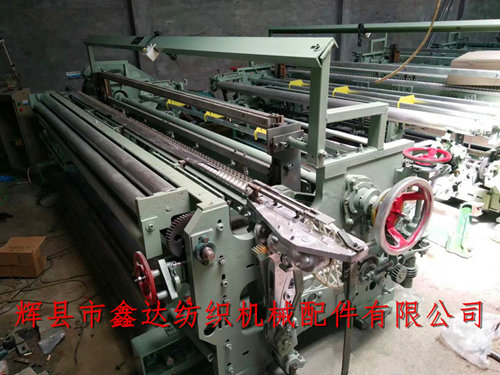

上图为挠性剑杆机，织造玻纤筛网使用。依靠传剑箱动力带动传剑轮配合齿孔剑带进行水平位移，从而实现平稳的送纬和接纬。

挠性剑杆机的引纬结构有滑道（轨道片），剑带采用弯曲式滑道，释放凸轮撞击剑头的夹纱杆进行纬纱释放，这种是较为常见的引纬方式。

刚性剑杆机采用不锈钢、碳纤维和铝合金材料的直杆结合投梭棒进行引纬，其特点是不能弯曲，直线伸缩引纬，其特点不需要剑带和导轨，悬空引纬，交接稳定性好，可以织造特种织物，但机身相对占地面积较大。
