1515型自动换梭棉织机机件图片(LT)

发布:hnfzpj 浏览:14833次

1515型自动换梭棉织机机件说明,关于简图中所示均系56寸、63寸、75"(公称筘幅)宽幅棉织机之零件,左上角横格中编号为机件件号,件号后面如有“RL”记号者表示该机件配件有左右手区别(R是右,L是左),图右上角为每台织布机所需该配件的数量。

无芯梭尼龙夹头

图左下角所标记之件号系表示与本图示机件相连接的机件号码,件号前如有“*”符号者系与筘幅有关的机件,本图所示均系63"筘幅尺寸,75"筘幅则相应放长。

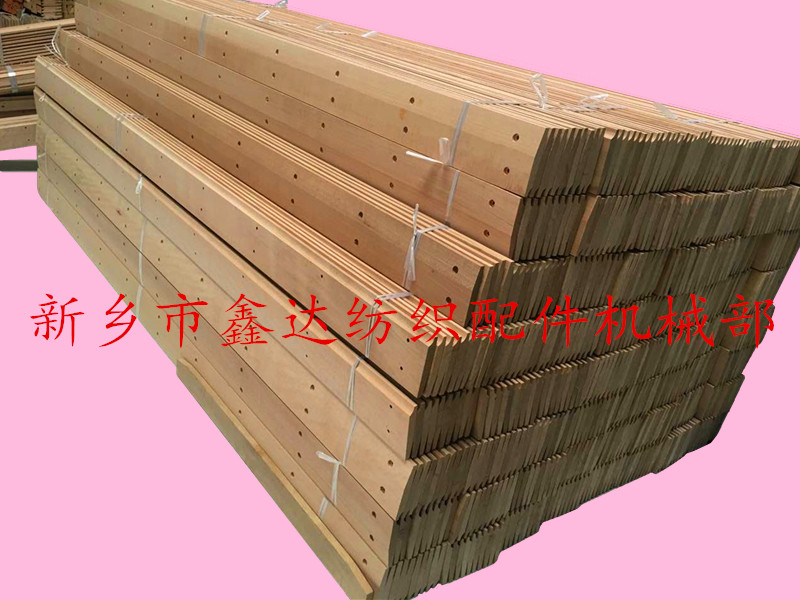

75寸走梭板_副本

75英寸织布机使用的走梭板3310,材质:栬木或桦木,产品与3222筘框木连接使用。

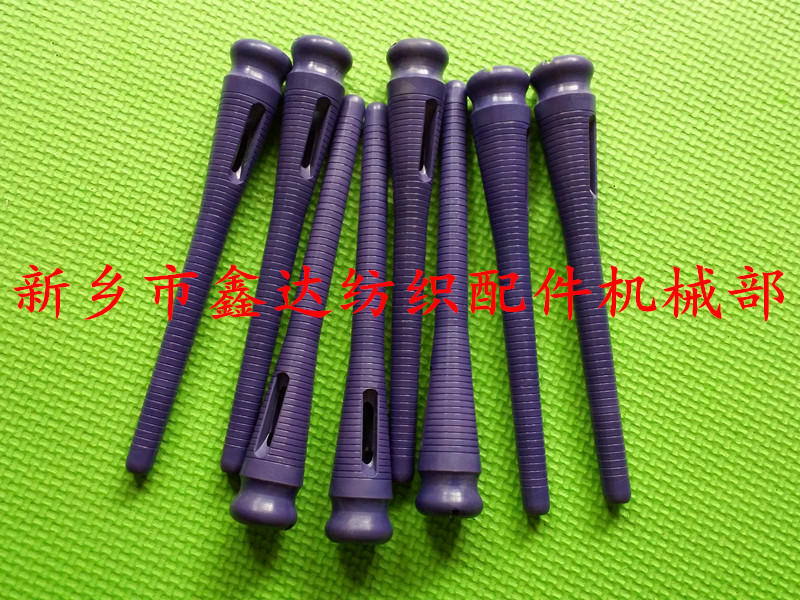

紫色纬纱管

圆脖纬纱管(180)01型,两侧透槽,材质:PVC.ABS,颜色鲜亮,光泽度好,与棉织机梭子配套使用。

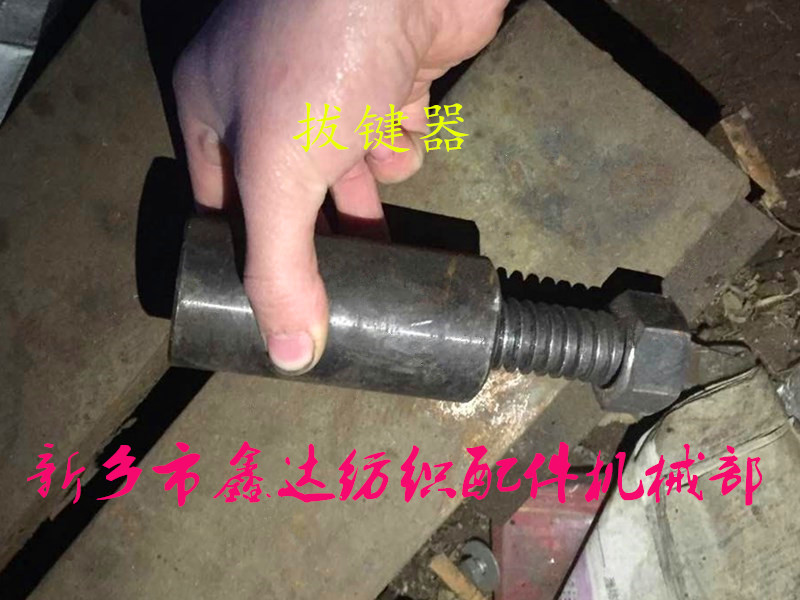

拔键器

拔键器,又名拔销器,属于织布机维修工具,用于拆卸织布机中轴、弯轴齿轮的勾头键丁。

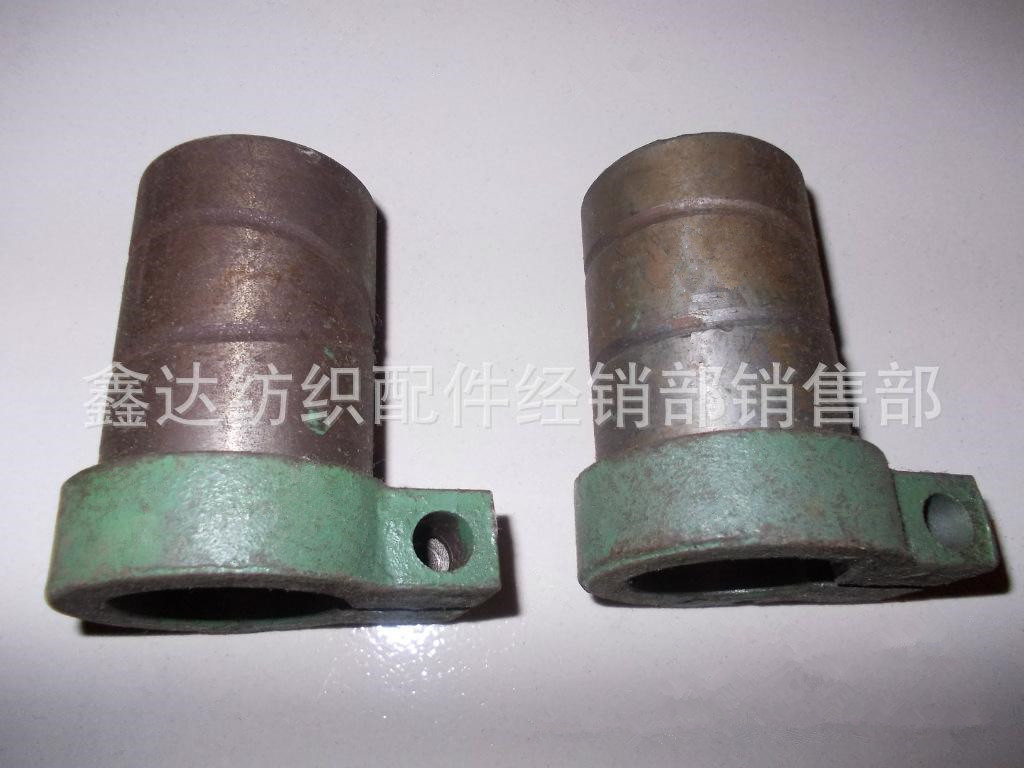

1515棉织机配件E6套筒

织布机中轴(踏盘轴)中托脚使用的套筒,材质:HT15-33,用于支撑中轴旋转时同心。

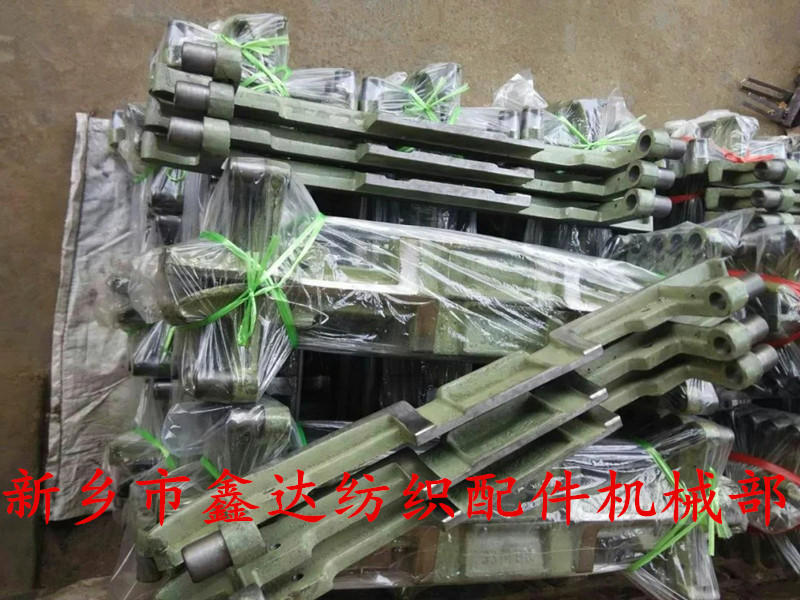

纺织配件3314前轧轨

纺织配件3314前闸轨,属于织布机梭箱配件,材质:HT15-32,纺织机配件3309螺丝芯子与其连接。

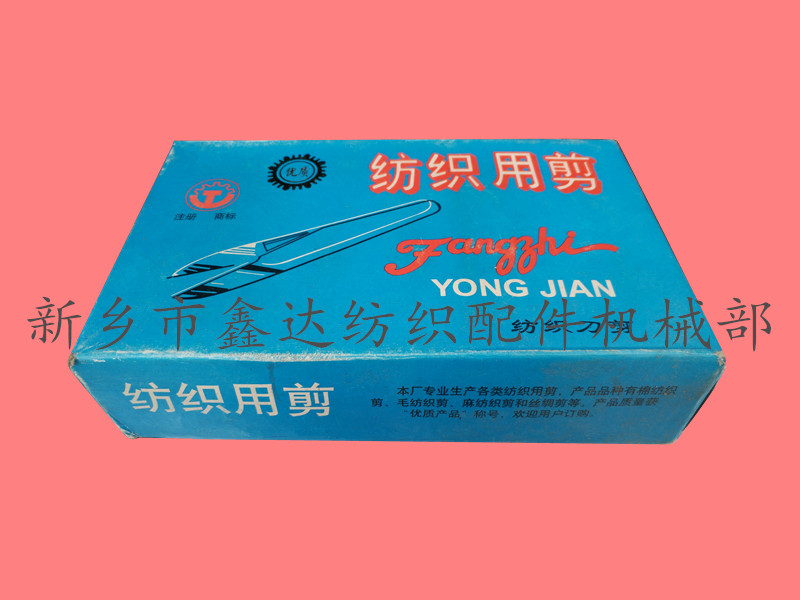

纺织纱剪织机剪刀

纺织纱剪,织布挡车工的手用工具,用于修剪经纬纱毛头,产品设计简单实用,是纺织五金工具类别产品。

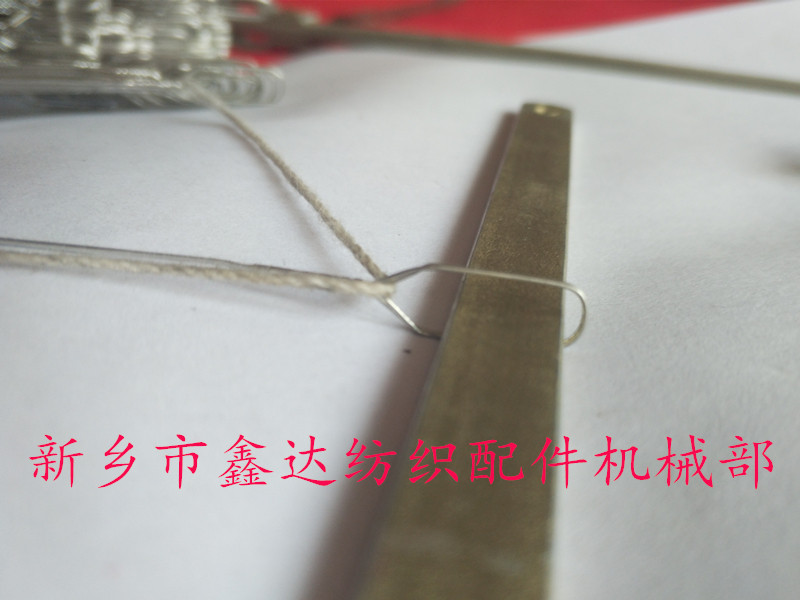

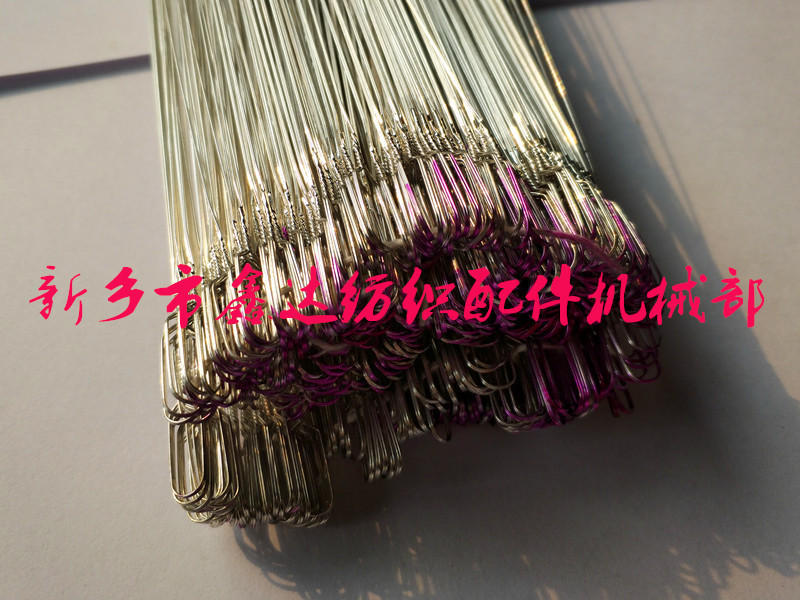

钢丝综的综耳

钢丝综,1515型号的棉织机一般使用长度305mm的锡焊钢丝综,尼龙包覆综也可替代使用,主要用于织物生产过程中经纱上下层开口,从而形成梭口。

综丝杆及综丝

综条(又名综丝杆,或综杆),用于固定综丝成列,保证同列穿线孔(综眼)保持在同等水平。

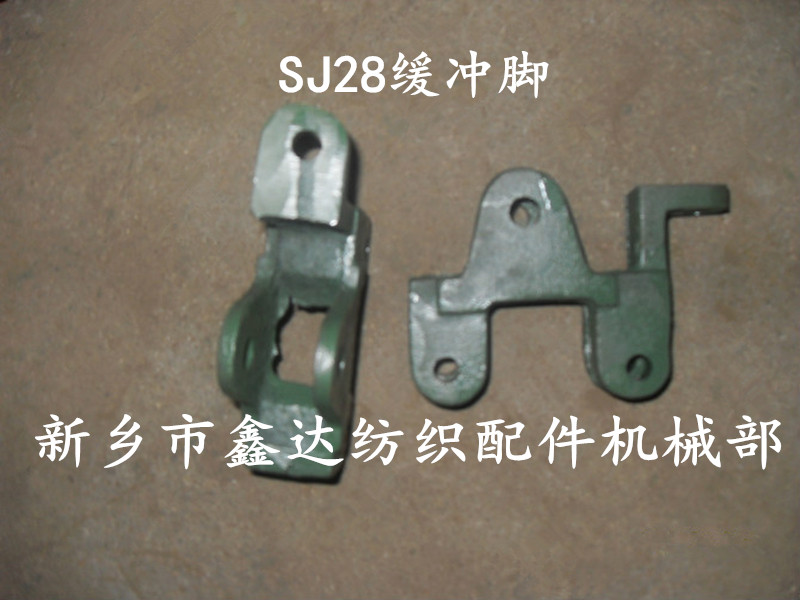

SJ28缓冲脚

1515型棉织机配件-机外送经部件,用于织物织造过程中经纱的补给,材质:HT15-33,织布机配件1515-4114S

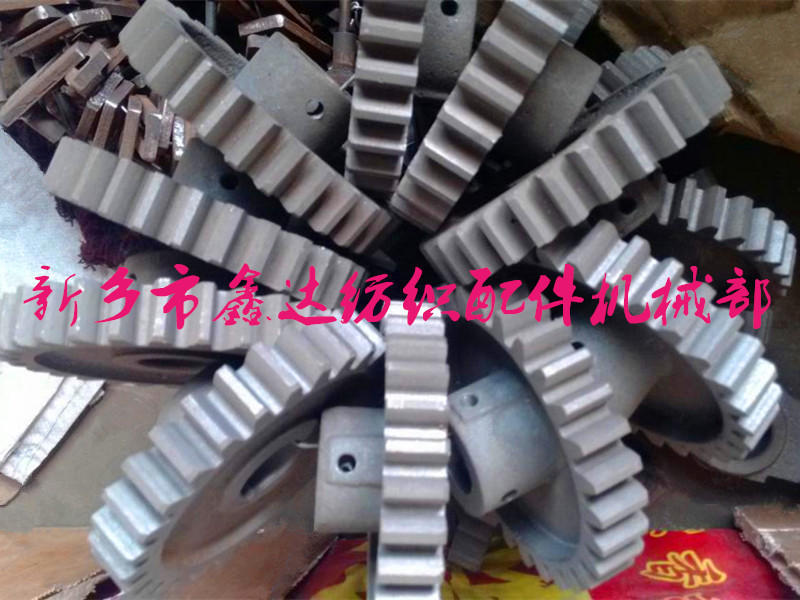

纺织送经齿轮,用于织布机经轴轴盘的咬合传动,材质HT15-33或球铁QT,齿数:25齿(GA615改进型使用29齿)
